主要数据：

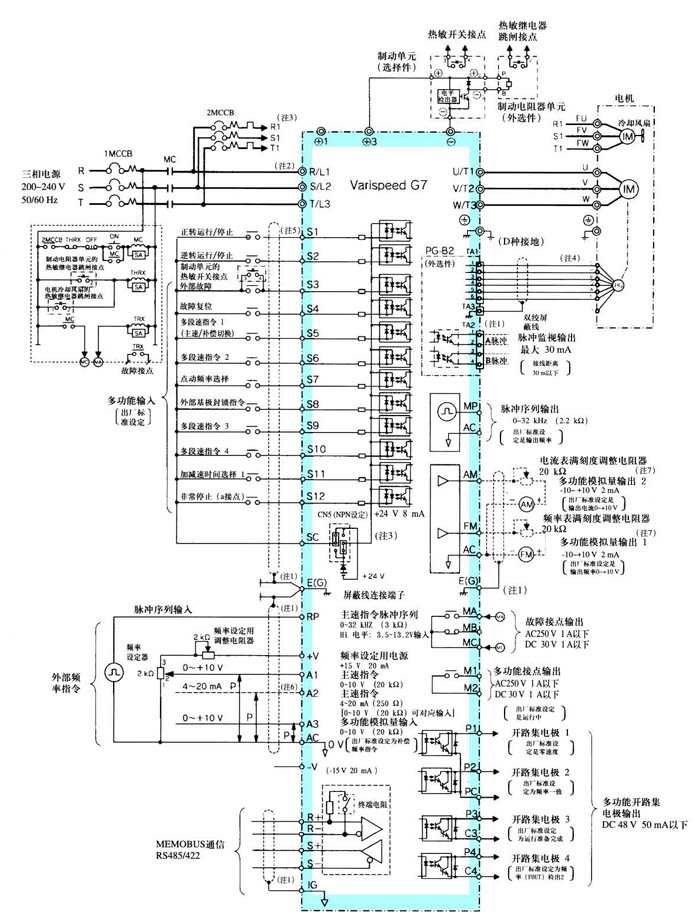

G7系列变频器简单描述
G7系列变频器真正的矢量控制通用型变频器，采用世界领先技术的“3电平控制方式” 顺应用户具体需求、不断创新的Varispeed系列安川变频器。在通用变频器中Varispeed G7首次采用“3电平控制方式”，用“3电平控制方式”解决了冲击波问题，可以放心地驱动现用电机。真正的电流矢量控制所拥有的高性能、多功能，可以使各式各样的机械设备在高效率高精度状态下运行。采用了新技术的Varispeed G7，不但降低了初期成本，同时应用显著的节能控制降低运行成本，是理想中的变频器。
1：容量范围：200V级 0.4-110KW(1.2-160KVA)400V级 0.4-300KW(1.4-460KVA)
2：应用范围：应用于一般产业的机械：纸张加工机械、风机、水泵、输送搬运、金属机床。应用于民用机械：公共设备、医疗器械、食品加工机、生活环境设备。
4、标准规格：
|
200V级* |
|
型号 CIMR-G7A□ |
20P4 |
20P7 |
21P5 |
22P2 |
23P7 |
25P5 |
27P5 |
2011 |
2015 |
2018 |
2022 |
2030 |
2037 |
2045 |
2055 |
2075 |
2090 |
2110 |
|
最大适用电机容量KW（注1） |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
75 |
90 |
110 |
|
输 出 |
额定输出容量 KVA |
1.2 |
2.3 |
3.0 |
4.6 |
6.9 |
10 |
13 |
19 |
25 |
30 |
37 |
50 |
61 |
70 |
85 |
110 |
140 |
160 |
|
额定输出电流 A |
3.2 |
6 |
8 |
12 |
18 |
27 |
34 |
49 |
66 |
80 |
96 |
130 |
160 |
183 |
224 |
300 |
358 |
415 |
|
最大输出电压 |
三相200/208/220/230/240V（对应输入电压） |
|
最高输出频率 |
参数设定可对应至400Hz(注2） |
|
电
源
|
额定电压·额定频率 |
三相200/208/220/230/240V 50/60Hz(注3） |
|
容许电压变动 |
+10%，-15% |
|
容许频率变动 |
±5% |
|
电源高次 谐波对策 |
直流电抗器 |
外选件 |
内置 |
|
12相整流 |
不可对应 |
可对应(注4） |
|
*：200V级的主回路是2电平控制方式。 |
|
|
1. 最大适用电机容量是指本公司生产的4级标准电机。有关严格选定方法是变频器的额定输出电流应大于电机的额定电流。请不要选定额定电流大于变频器标示的最大适用电流容量的电机。标示的最大适用电流 容量的电机。 |
|
|
2. 无PG矢量2控制时的最高输出频率为60Hz。 |
|
|
3. 200V级30KW以上的变频器冷却风扇电源是三相200/208/220V 50Hz，200/208/220/230V 60Hz。230V 50Hz，240V 50/60Hz电源，冷却风扇电源要加变压 器。 |
|
|
4. 12相整流时，电源需外接3线卷变压器。（外选件）
|
400V级* |
|
型号 CIMR-G7A□ |
40
P4 |
40
P7 |
41
P5 |
42
P2 |
43
P7 |
45
P5 |
47
P5 |
40
11 |
40
15 |
40
18 |
40
22 |
40
30 |
40
37 |
40
45 |
40
55 |
40
75 |
40
90 |
41
10 |
41
32 |
41
60 |
41
85* |
42
20* |
43
00* |
|
最大适用电机容量KW（注1） |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
75 |
90 |
110 |
132 |
160 |
185 |
220 |
300 |
|
输
出
|
额定输出容量 KVA |
1.4 |
2.6 |
3.7 |
4.7 |
6.9 |
11 |
16 |
21 |
26 |
32 |
40 |
50 |
61 |
74 |
98 |
130 |
150 |
180 |
194 |
230 |
280 |
340 |
460 |
|
额定输出电流 A |
1.8 |
3.4 |
4.8 |
6.2 |
9 |
15 |
21 |
27 |
34 |
42 |
52 |
65 |
80 |
97 |
128 |
165 |
195 |
240 |
255 |
302 |
370 |
450 |
605 |
|
最大输出电压 |
三相380/400/415/440/480V（对应输入电压） |
|
最高输出频率 |
参数设定可对应至400Hz(注2） |
|
电
源
|
额定电压·额定频率 |
三相380/400/415/440/460/480V 50/60Hz |
|
容许电压变动 |
+10%，-15% |
|
容许频率变动 |
±5% |
|
电源高次谐波对策 |
直流电抗器 |
外选件 |
内置 |
|
12相整流 |
不可对应 |
可对应（注3） |
|
400V级的主回路是3电平控制方式。 |
|
|
1.最大适用电机容量是指本公司生产的4级标准电机。有关严格选定方法是变频器的额定输出电流应大于电机的额定电流。请不要选定额定电流大于变频器标示的最大适用电流容量的电机。 |
|
|
|
2. |
无PG矢量2控制时的最高输出频率为60Hz。 |
|
3. |
12相整流时，电源需外接3线卷变压器。（外选件）
|
|
|
|
|
保护构造 |
|
200V级
|
型号 CIMR-G7A□
|
20P4
|
20P7
|
21P5
|
22P2
|
23P7
|
25P5
|
27P5
|
2011
|
2015
|
2018
|
2022
|
2030
|
2037
|
2045
|
2055
|
2075
|
2090
|
2110
|
|
封闭挂壁型[NEMA1(Type1)] |
用标准对应
|
用选择件可对应 |
不可对应 |
|
柜内安装型(IEC IP00) |
卸下封闭挂壁型上部和下部的外罩可对应
|
用标准对应 |
|
|
400V级 |
型号 CIMR-G7A□
|
40
P4
|
40
P7
|
41
P5
|
42
P2
|
43
P7
|
45
P5
|
47
P5
|
40
11
|
40
15
|
40
18
|
40
22
|
40
30
|
40
37
|
40
45
|
40
55
|
40
75
|
40
90
|
41
10
|
41
32
|
41
60
|
41
85*
|
42
20*
|
43
00*
|
|
封闭挂壁型[NEMA1(Type1)] |
用标准对应
|
用选择件可对应
|
不可对应
|
|
柜内安装型(IEC IP00) |
卸下封闭挂壁型上部和下部的外罩可对应
|
用标准对应
|
|
|
封闭挂壁式[NEMA1(Type1)]：四周有遮蔽的构造在普通的建筑物里，安装于墙壁上（不内置于控制柜的构造）柜内安装型(IEC IP00)：是柜内安装型，从前面人体不能触及机器内部的充电部分。 |
|
200/400V级 共同点 |
|
控
制
特
性
|
控制方式 |
正弦波PWM控制
{带PG矢量控制，无PG矢量1/2控制，无PG V/f控制，带PG V/f控制(根据参数切换)}
|
|
起动力矩 |
150%/0.3Hz (无PG矢量2控制),150%/0min-1(带PG矢量控制)(注1） |
|
速度控制范围 |
1：200(无PG矢量2控制)，1：1000（带PG矢量控制)（注1） |
|
速度控制精度 |
±0.2%(无PG矢量2控制，25ºC±10ºC)，±0.02%(带PG矢量控制，25ºC±10ºC)(注1) |
|
速度响应 |
10Hz (无PG矢量2控制)，40Hz(带PG矢量控制)（注1） |
|
力矩限制 |
有（参数设定，只在矢量控制时，可个别设定4象限） |
|
力矩精度 |
±5% |
|
频率控制范围 |
0.01-400Hz(注2) |
|
频率精度（温度变动） |
数字指令±0.01%（-10～+40ºC），模拟量指令±0.1%（25ºC±10ºC） |
|
频率设定分辨率 |
数字指令0.01Hz,模拟量指令0.03Hz/60Hz(11位模拟量+符号） |
|
输出频率分辨率 |
0.001Hz |
|
过负载能力 |
额定输出电流的150% 持续1分钟，200% 0.5秒 |
|
频率设定信号 |
-10V～10V，0～10，4～20 mA,脉冲序列 |
|
加减速时间 |
0.01～6000,0秒（加速，减速个别设定：4种切换） |
|
制动力矩 |
约20%（使用制动电阻器外选件约125%）（注3）
200/400V 15KW以下内置制动晶体管
|
|
主要控制功能 |
瞬时停电再起动，速度搜索，过力矩检出，力矩限制，17段速运行(最大)，加减速时间切换，S字加减速，3线制顺序，自学习(旋转型，停止型)。DWELL(等待)功能，冷却风扇ON/OFF功能，滑差补偿，力矩补偿，频率跳跃，设定频率指令上下限，起动时·停止时直流制动，高速滑差制动，PID控制(带滑差功能)，节能控制，MEMOBUS通信(RS-485/422最大19.2/kbps)，故障复位再试，参数拷贝，偏差控制，力矩控制，速度控制/力矩控制切换等功能 |
|
保
护
功
能
|
电机保护 |
由电子热敏器件保护 |
|
瞬时过电流 |
额定输出电流约200%以上 |
|
保险丝熔断保护 |
保丝线熔断停止运行 |
|
过负载 |
额定输出电流的150% 1分钟，200% 0.5秒 |
|
过电压 |
200V级：主回路直流电压约在410V以上停止，400V级：主回路直流电压约在820V以上停止 |
|
不足电压 |
200V级：主回路直流电压约在190V以下停止，400V级：主回路直流电压约在380V以下停止 |
|
瞬时停电补偿 |
15ms以上停止（出厂时设定）
根据运行模式的选择，约2秒以内的停电恢复继续运行
|
|
散热片过热 |
通过热敏电阻保护 |
|
失速防止 |
在加减速、运行中防止失速 |
|
接地保护 |
通过电子回路保护 |
|
充电中显示 |
主回路直流电压显示至约50V以下 |
|
适
用
环
境
|
使用场所 |
屋内（无腐蚀性气体，灰尘等场所） |
|
湿度 |
95%RH以下（无结露） |
|
保存温度 |
-20～+60ºC（运送中的短期温度） |
|
周围温度 |
-10～+40ºC（封闭挂壁型），-10～+45ºC（柜内安装型） |
|
标高 |
1000m以下 |
|
振动 |
振动频率未满20Hz时，容许至9.8m/S²,20～50Hz时，容许至2m/S² |
|
|
(注) |
1. 为达到表中“带PG矢量控制，无PG矢量2控制”所记载的规格，必须选择旋转型自学习。 |
|
|
2. 无PG矢量2控制时的最高输出频率为60Hz。 |
|
|
3. 连接制动电阻器或制动电阻器单元时，请设定参数L3-04=0（无减速失速防止功能）。如不设定，在所设定的减速时间内有不能停止的可能。 |
|
|
|
|
