安川L7系列变频器电梯专用变频器
Varispeed L7同步，异步电机兼用的垂直电梯专用变频器，不但可以控制传统电机中使用的异步电机（IM），还可控制新型电梯中的主流电机－同步电机。其卓越的“功能与性能”，实现了电梯的“舒适乘坐”，同时，其优越的“使用便利性”，使得调试和维护工作简单易行，具备变频器必备的所有条件。卓越的“功能与性能”，实现了电梯的“舒适乘坐”实现了电梯“平稳、安静的乘坐环境”和“安全运行”，Varispeed L7在扩充机能的同时，追求高效运行，为设备的节能做出了贡献。
一、容量范围
 200V级 3.7-55KW(7.0-106KVA)
400V级 3.7-55KW(7.0-93KVA)
二、应用范围
应用于同步电机（PM）或者异步电机（IM）驱动的垂直升降电梯。
三、产品特性
1、异步电机和同步电机兼用的矢量控制变频器。
2、卓越的功能与性能,实现了电梯的舒适性。
3、调试和维护工作简单易行。提供完美的“舒适性”和卓越的“经济性”

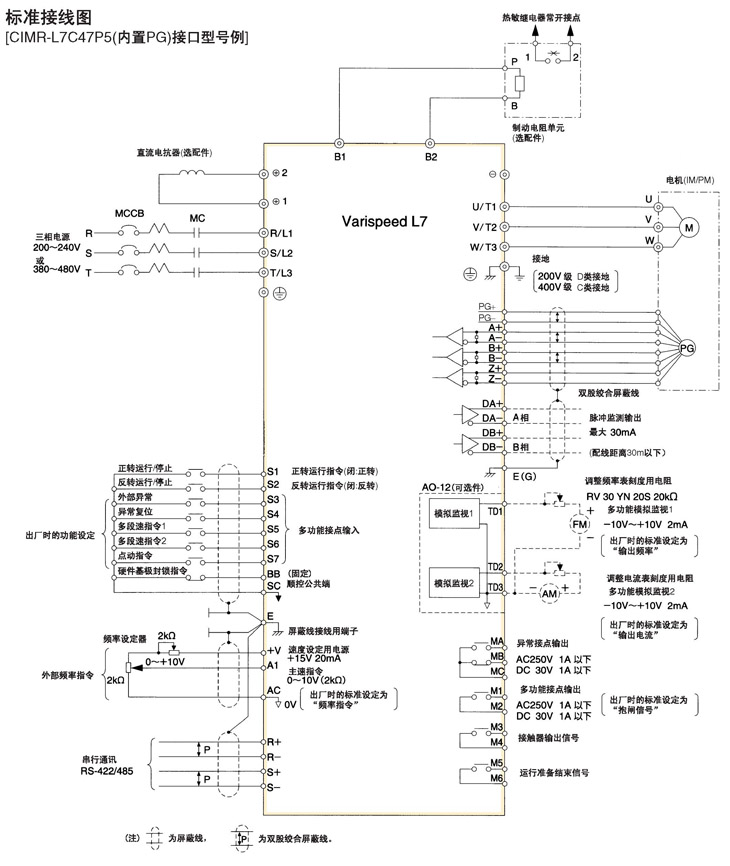

四、标准接线图
5：标准规格
|
200V级* |
|
型号 CIMR-L7B
|
23P7
|
25P5
|
27P5
|
2011
|
2015
|
2018
|
2022
|
2030
|
2037
|
2045
|
2055
|
|
最大适用电机容量KW（注1）
|
3.7
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
30
|
37
|
45
|
55
|
|
输 出
|
额定输出容量 KVA
|
7
|
10
|
14
|
20
|
27
|
33
|
40
|
54
|
67
|
76
|
93
|
|
额定输出电流 A
|
17.5
|
25
|
33
|
49
|
64
|
80
|
96
|
130
|
160
|
183
|
224
|
|
最大输出电压
|
三相;AC200/208/220/230/240V（适用与输入电压）
|
|
最高输出频率
|
程序模式下最大值为120Hz(注2）
|
|
电
源
|
额定电压·额定频率
|
三相200/208/220/230/240V 50/60Hz
|
|
容许电压变动
|
+10%，-15%
|
|
容许频率变动
|
±5%
|
|
电源高次 谐波对策
|
直流电抗器
|
外选件
|
－
|
|
12相整流
|
不适用
|
注1：所示最大适用电机输出为安川4级标准电机的输出。实际选择电机和变频器时，应使变频器额定电流大于电机额定电流。
|
400V级* |
|
型号 CIMR-L7B
|
43P7
|
45P5
|
47P5
|
4011
|
4015
|
4018
|
4022
|
4030
|
4037
|
4045
|
4055
|
|
最大适用电机容量KW（注1）
|
3.7
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
30
|
37
|
45
|
55
|
|
输 出
|
额定输出容量 KVA
|
7
|
12
|
15
|
22
|
28
|
34
|
40
|
54
|
67
|
80
|
106
|
|
额定输出电流 A
|
8.5
|
14
|
18
|
27
|
34
|
41
|
48
|
65
|
80
|
96
|
128
|
|
最大输出电压
|
三相;AC380/400/415/440460/480V（适用与输入电压）
|
|
最高输出频率
|
最大值为120Hz
|
|
电
源
|
额定电压·额定频率
|
三相,AC380400/415/440/480 50/60Hz
|
|
容许电压变动
|
+10%，-15%
|
|
容许频率变动
|
±5%
|
|
电源高次 谐波对策
|
直流电抗器
|
外选件
|
－
|
|
12相整流
|
不适用
|
注1：所示最大适用电机输出为安川4级标准电机的输出。实际选择电机和变频器时，应使变频器额定电流大于电机额定电流。
|
保护构造 |
|
200V级 |
形式CIMR－L7B□ |
23P7
|
25P5
|
27P5
|
2011
|
2015
|
2018
|
2022
|
2030
|
2037
|
2045
|
2055
|
|
封闭壁挂型[NEMA1（Type1）] |
用标准对应
|
用外选件可对应
|
|
柜内安装型(IEC IP00) |
卸下封闭壁挂型的外罩可对应
|
用标准可对应
|
|
400V级 |
形式CIMR－L7B□ |
43P7
|
45P5
|
47P5
|
4011
|
4015
|
4018
|
4022
|
4030
|
4037
|
4045
|
4055
|
|
封闭壁挂型NEMA1（Type1） |
用标准品可对应
|
用外选件可对应
|
|
柜内安装型(IEC IP00) |
卸下封闭壁挂型的外罩可对应
|
用标准可对应
|
|
封闭壁挂型[NEMA1（Type1）]四周有遮蔽的构造在普通的建筑物里，安装在墙壁上(不内置与控制柜的构造)。柜内安装型(IEC IP00)：是柜内安装型，从前面人体不能触及机器内部的充电部分。 |
|
